Grafana로 애플리케이션 상태 확인해보기

그라파나로 애플리케이션 상태 확인

이전 글에서 로컬에 프로메테우스 및 그라파나를 설치해보고 적용까지 해보았다.

공유 대시보드 중에는 스프링부트 애플리케이션 상태를 확인할 수 있는 대시보드가 있다.

임의로 몇 가지 장애 상황을 만들어보고 이 대시보드로 애플리케이션 상태를 확인해보았다.

장애 상황은 아래와 같이 설정했다.

1. JVM 메모리 고갈
2. 커넥션 풀 고갈
3. error 로그 급증

---

사용 기술

• Spring Boot 3.2.4 / gradle-kotlin
• Java 17
• Spring Boot Actuator, Prometheus, Grafana

---

1. memory 고갈

의도적으로 List에 문자열을 채워 애플리케이션의 힙 메모리를 가득 채워보았다.

예시 코드는 아래와 같다.

해당 엔드포인트를 여러번 호출하면서 그래프 추이를 살펴보았다.

TrafficController

private List<String> list = new ArrayList<>();

@GetMapping("/jvm")
public String jvm() {
    log.info("[jvm]");
    for (int i = 0; i < 1000000; i++) {
        list.add("hi" + i);
    }
    return "jvm success";
}

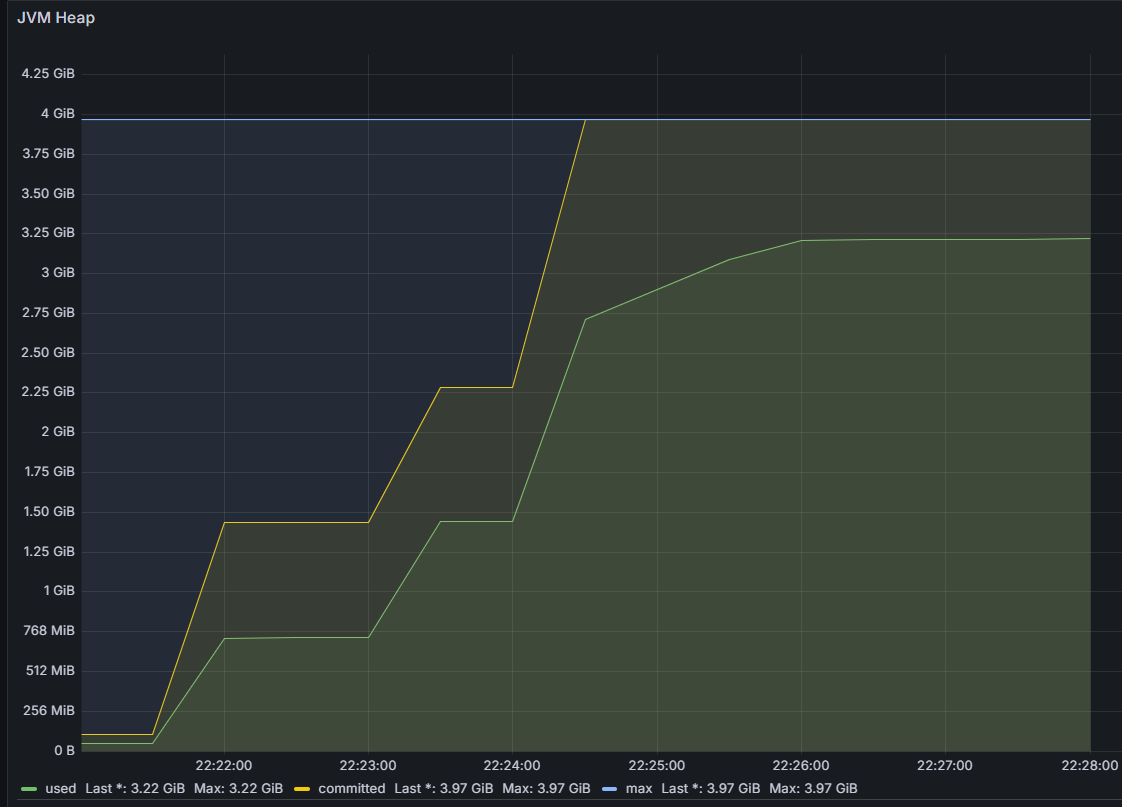

로컬에서 한거라 메모리를 다 채우기 힘들어서 도중에 멈췄지만 아래와 같이 메모리 사용량을 그래프로 확인할 수 있다.

---

2. Connection pool 고갈

커넥션 풀 고갈을 위해 의도적으로 커넥션을 열고 close() 해주지 않았다.

예시 코드는 아래와 같다.

해당 엔드포인트를 여러번 호출하면서 그래프 추이를 살펴보았다.

TrafficController

@Autowired
DataSource dataSource;

@GetMapping("/jdbc")
public String jdbc() throws SQLException {
    log.info("jdbc");
    Connection conn = dataSource.getConnection();
    // conn.close(); // 커넥션을 닫지 않아본다.
    return "ok";
}

2-1. 정상 상태

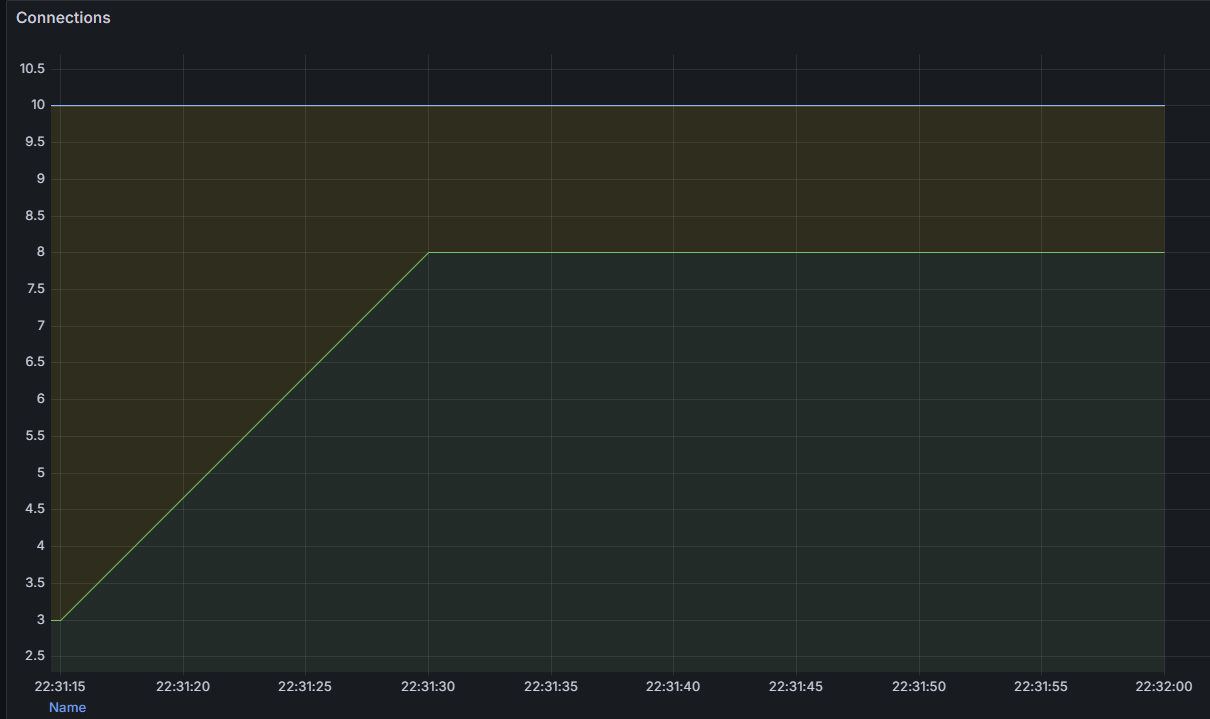

Hikari CP 커넥션 풀 기본 설정인 10개 중 8개를 사용해보니 아래와 같은 그래프를 확인할 수 있었다.

2-2. 커넥션 풀 고갈

커넥션 풀을 10개를 다 쓰고 추가로 커넥션 풀이 필요한 요청을 하면 그 요청은 이전 커넥션 풀이 반환될 때 까지 대기상태가 된다.

일정 시간 대기하다가 여전히 사용 가능한 커넥션 풀이 없다면 그 요청은 Timeout이 된다.

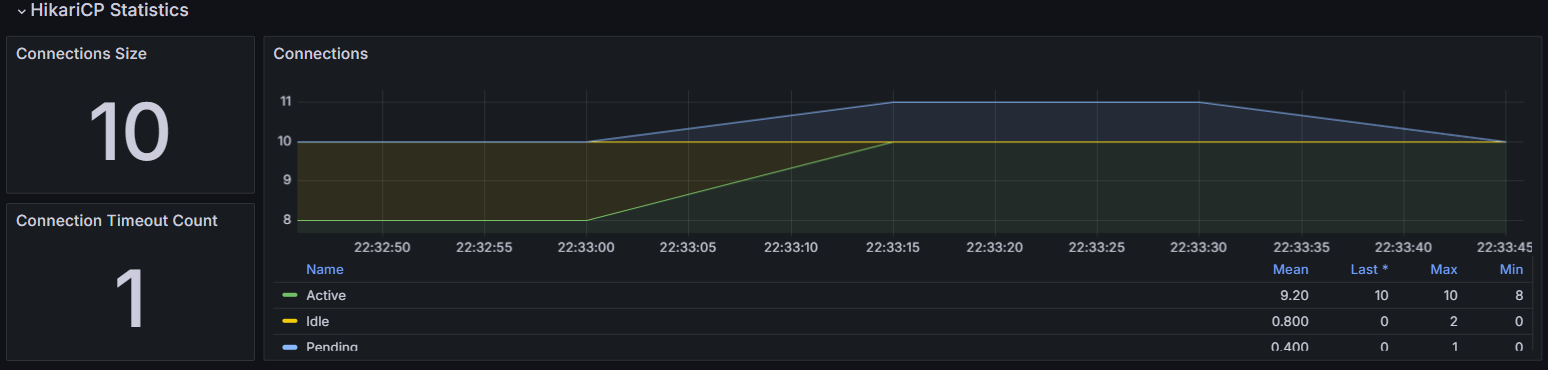

요청이 Timeout이 되어 반려되면 아래와 같이 Connection Timeout Count가 올라간다.

---

3. error 로그 급증

에러 로그를 급증시켜보았다.

예시 코드는 아래와 같다.

해당 엔드포인트를 여러번 호출하면서 그래프 추이를 살펴보았다.

TrafficController

@GetMapping("/error-log")
public String errorLog() {
    log.error("error log");
    return "error";
}

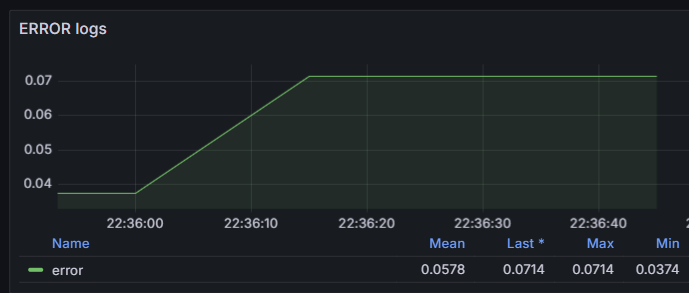

아래처럼 에러로그가 증가하는 그래프를 확인할 수 있었다.
